Modur stepper gêr blwch gêr metel 20 mm
Shaft Dianeter: Φ 4mm D thick 3.5mm
Foltedd: DC 5V-12V
Disgrifiad o'r Cynnyrch
Math o Gynnyrch: | CHS- GM20BY Stepper Gear Motor Motor |
Maint: | Φ25mm (different deceleration different ratio) |
Hyd siafft: | Siafft 10mm D |
Dianeter siafft: | Φ 4mm D thick 3.5mm |
Foltedd: | DC 5V-12V |
Pwysau: | Tua 47g |
nifer y cyfnod: | 2 Cyfnod |
llys-angel: | Ongl Cam 18 gradd |
ymwrthedd fesul cam: | 20 Ω/Phase |
trorym dal: | 23 gf.cm |

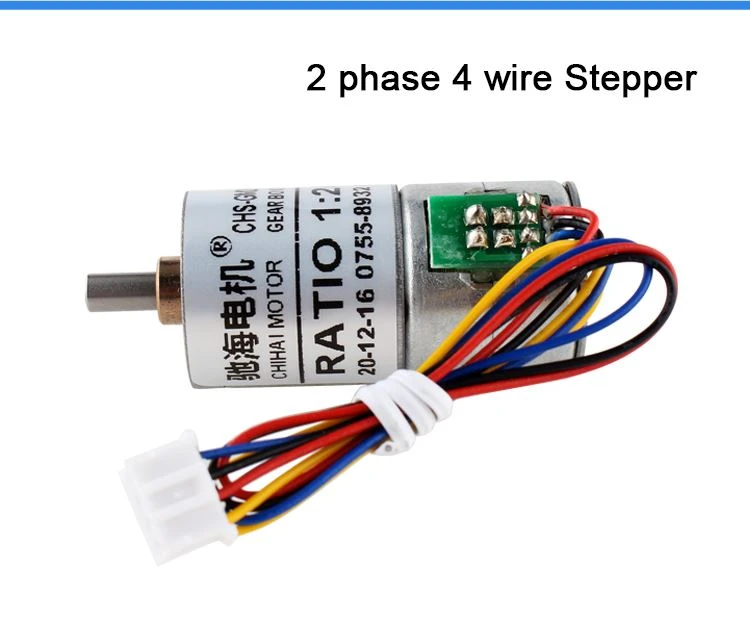

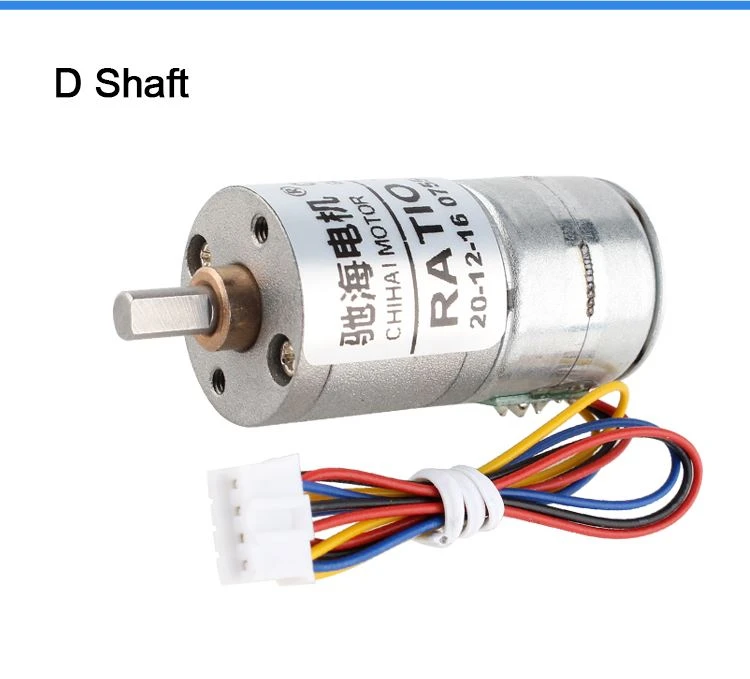

Delweddau Manwl
Paramedrau mewnbwn stepper modur
MODEL | CHS-20BY-M2019 | ||
FOLTEDD CYFRADD | 12 V DC | PRESENNOL POB CYFNOD | 600mA/CYFNOD |
GWRTHIANT COIL | 20±7 percent ohm / PHASE | RHIF CYFNODAU | 2 CYFNOD |
ONGL CAM | 18 gradd / CAM | DULL CYFFRO | 2 GYFNOD CYFFRO |
MODD GYRRU | GYRRWR DEIBLAIDD | SEFYDLIAD COIL | 11 mH/CYFNOD |
| TYNNU-TORCIO ALLAN | YN FWY NA | DALIAD TORQUE | YN FWY NA |
32 gf-cm AR 500 pps | 60 gf-cm AR 0 pps | ||
AMLDER YMATEB MAX | MWY NA 1200 pps | MAX YN DECHREU AMLDER | MWY NA 900 pps |
DOSBARTH YNYSU | DOSBARTH E AR GYFER COILLS | CRYFDER YNYSU | 100 V AC FOR |
YNYSU | 100MΩ DC 500V | TYMHEREDD GWEITHREDOL | -0 - plws 55 gradd |
Paramedrau allbwn modur arafiad
NODWEDD TRYDANOL (Amlder prawf 700PPS) | |||||
Model:CHS-GM20-20BYModur Stepper Brushless | |||||
foltedd:DC 12V | |||||
Cymhareb lleihau | Hyd blwch gêr L | Ongl cam | Dim{0}}cyflymder llwytho | Cynnal trorym | Tynnu{0}}torque allan |
1:12.5 | 16mm | 1.44 | 168 | Yn fwy na neu'n hafal i 0.5 | Yn fwy na neu'n hafal i 0.3 |
1:25 | 0.72 | 84 | Yn fwy na neu'n hafal i 1.2 | Yn fwy na neu'n hafal i 0.6 | |
1:31.25 | 0.576 | 67 | Yn fwy na neu'n hafal i 1.5 | Yn fwy na neu'n hafal i 0.75 | |
1:50 | 17.5mm | 0.36 | 42 | Yn fwy na neu'n hafal i 2.5 | Yn fwy na neu'n hafal i 1.2 |
1:62.5 | 0.288 | 33 | Yn fwy na neu'n hafal i 3.0 | Yn fwy na neu'n hafal i 1.5 | |
1:78 | 0.23 | 27 | Yn fwy na neu'n hafal i 3.8 | Yn fwy na neu'n hafal i 1.7 | |
1:100 | 19mm | 0.18 | 21 | Yn fwy na neu'n hafal i 5.0 | Yn fwy na neu'n hafal i 2.50 |
1:125 | 0.144 | 17 | Can't exceed 6.0kg.cm | Yn fwy na neu'n hafal i 3.5 | |
1:156 | 0.115 | 13 | Yn fwy na neu'n hafal i 4.5 | ||
1:195 | 0.092 | 10 | Yn fwy na neu'n hafal i 6.0 | ||
1:250 | 20.5mm | 0.072 | 8 | Can't exceed 6.0kg.cm | |
1:312.5 | 0.0576 | 6 | |||
1:390 | 0.0462 | 5 | |||
1:488 | 0.037 | 4 | |||
Dim ond 6 yw uchafswm llwyth sydyn y lleihäwr.0kg.cm | |||||
speed salculation formula=Step AngleFrequency60÷360(rpm/min) | |||||

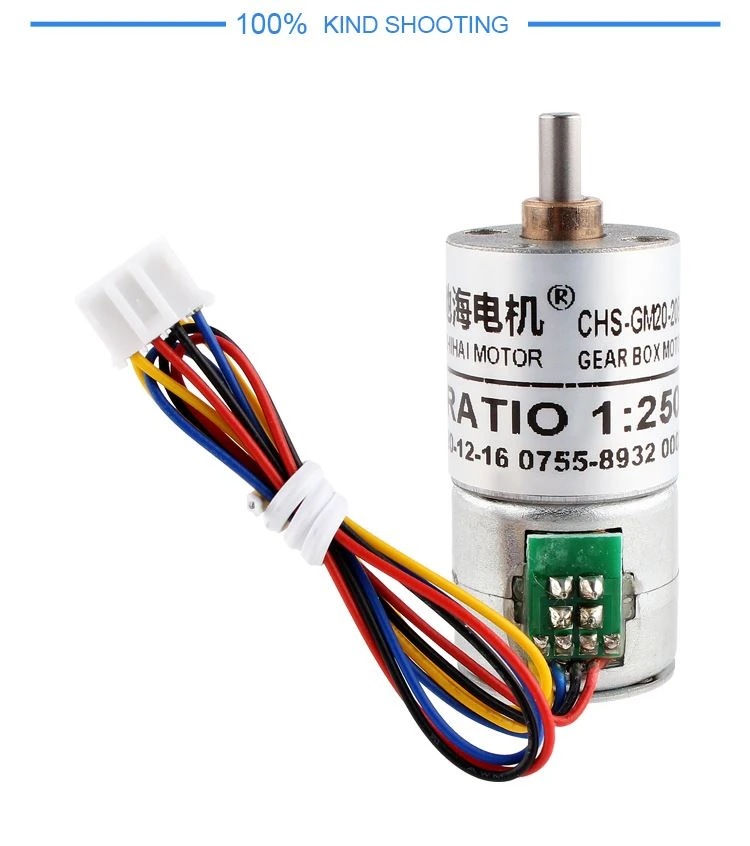

Arddangosfa cynnyrch
Cyflenwi Pacio
PECYN: Pacio carton allforio safonol.
AMSER CYFLWYNO:
3-20 diwrnod ar ôl cadarnhau'r gorchymyn, dylid penderfynu ar y dyddiad dosbarthu manwl yn unol â hynny
tymor cynhyrchu a maint archeb.
SYLW:
Os oes angen dogfennau clirio tollau arbennig, cysylltwch â ni ymlaen llaw i gael cadarnhad.
FAQ
C: 1.Pa fath o moduron y gallwch eu darparu?
A: Am y tro, Rydym yn bennaf yn darparu modur micro a chyfres o modur arafiad dc, gan gynnwys modur arafiad dannedd syth, modur arafiad planedol, modur arafiad llyngyr.At presennol, mae ein cwmni'n canolbwyntio ar ddatblygu gwahanol fathau o moduron gyda foltedd rhwng 1VDC a 30VDC a modur diamedr rhwng 8 a 51mm.
C:2. Allwch chi anfon rhestr brisiau ataf?
A: For all of our motors, they are customized based on different requirements like lifetime, noise, voltage, and shaft etc. The price also varies according to annual quantity. So it's really difficult for us to provide a price list. If you can share your detailed requirements and annual quantity, we'll see what offer we can provide.
Q:3. What's the lead time for regular order?
A: Ar gyfer archebion, yr amser arweiniol safonol yw 3-25 diwrnod a gall yr amser hwn fod yn fyrrach neu'n hirach yn seiliedig ar fodel, cyfnod a maint gwahanol.
C:4. A yw'n bosibl i chi ddatblygu moduron newydd os gallwn ddarparu cost offer?
A: Yes. Please kindly share the detailed requirements like performance, size, annual quantity, target price etc. Then we'll make our evaluation to see if we can arrange or not.
C: 5. A allech chi anfon samplau am ddim ataf?
Oes, gallwn hefyd ddychwelyd eich ffi samplau yn ôl pan fyddwch chi'n archebu.
Tagiau poblogaidd: Modur stepper gêr blwch gêr metel 20 mm, Tsieina, gweithgynhyrchwyr, ffatri, addasu, cyfanwerthu, swmp, mewn stoc
